模拟量输出隔离式安全栅

模拟量输出隔离式安全栅

XPB系列模拟量输出隔离式安全栅接收安全场所的电压或电流信号,经过隔离,变换成用户指定的电压或电流信号,输出给危险区域;安全栅限制从本安端子窜入危险区的能量,从而确保系统本安防爆。
立即咨询定制
电话咨询: 0512-68381801    68381802
产品详情

XPB系列模拟量输出隔离式安全栅的概述


XPB系列模拟量输出隔离式安全栅接收安全场所的电压或电流信号,经过隔离,变换成用户指定的电压或电流信号,输出给危险区域;安全栅限制从本安端子窜入危险区的能量,从而确保系统本安防爆。产品广泛应用于化工、石油、冶金、天然气、电力等各种行业,与各类本安仪表连接,作为本安防爆系统的关联设备使用。


产品符合《GB3836.1-2010爆炸性环境 第1部分:设备通用要求》和《GB3836.4-2010爆炸性环境 第4部分:由本质安全型“i”保护的设备》,通过国家防爆检测机关严格的检验测试合格,并取得防爆合格证。




XPB系列模拟量输出隔离式安全栅的特点

输入、输出、电源三方隔离,抗干扰能力强

精度高,线性度高,长期运行稳定性高

模块化设计,体积小,功耗低,适合密集安装

结构合理,插拔轻松,安装、拆卸、维护更为方便简单


XPB系列模拟量输出隔离式安全栅的通用技术指标

工作电源:24VDC±10%

功      耗:≤0.8W/通道

输入信号:直流电流或电压信号,安全区

输入阻抗:电压输入≥500KΩ  电流输入≤200Ω

输出信号:直流电流或电压信号,危险区

输出负载:电压输出≥10KΩ  电流输出0~650Ω

精      度:≤±0.2%F.S

温度漂移:±0.01% F.S/℃

绝缘强度:输入/输出,≥2000VAC(1min)     输出/电源,≥2000VAC(1min)

                输入/电源,≥1000VAC(1min)     本安/非本安,≥2000VAC(1min)

绝缘电阻:输入/输出/电源,≥100MΩ(500VDC)

工作温度:0~50℃

存储温度:-40~80℃

相对湿度:10~90%RH(无凝露)

大气压力:86~106kPa

安装方式:DIN35mm导轨

外形尺寸:122mm×18mm×96mm

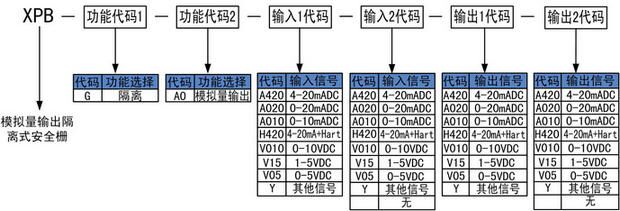

XPB系列模拟量输出隔离式安全栅的选型代码





常用规格实例

参照选型代码表,正确规范书写订货型号代码

举例1  输入:安全区,一路4-20mADC,输出:危险区,两路4-20mADC,工作电源:DC24V

       订货型号:XPB-G-AO-A420-A420-A420(或缩写为:XPB-G-AO-A420-2A420)

举例2  输入:安全区,一路1-5VDC,输出:危险区,一路4-20mADC,工作电源:24VDC

       订货型号:XPB-G-AO-V15-A420

举例3  输入:安全区区,一路0-10VDC,输出:危险区,两路0-10VDC,工作电源:24VDC

       订货型号:XPB-G-AO-V010-V010-V010(或缩写为:XPB-G-AO-V010-2V010)



XPB系列模拟量输出隔离式安全栅的安装与拆卸




底座插拔




安装与拆卸




详细产品介绍请点击下载XPB系列模拟量输出隔离式安全栅.pdf

英文产品说明书请点击下载XPB series analog output isolated barrier data sheet.pdf

若需快速了解全系列的隔离器和安全栅请点击下载隔离器和安全栅速查手册.pdf
