数显交流电力仪表

数显交流电力仪表

SPC系列数显交流电力仪表适用于对电力系统中电流、电压、功率、频率、功率因数等电参量的测量和显示。仪表采用LED数字显示方式,测量值即可本地直接显示,又可通过RS485通讯接口与上位机相连,组成测控系统。
立即咨询定制
电话咨询: 0512-68381801    68381802
产品详情

SPC系列数显交流电力仪表的概述

SPC系列数显交流电力仪表适用于对电力系统中电流、电压、功率、频率、功率因数等电参量的测量和显示。仪表采用LED数字显示方式,测量值即可本地直接显示,又可通过RS485通讯接口与上位机相连,组成测控系统;仪表可选配能任意设定报警值的两路继电器触点输出(上限或下限);可选配4~20mA、0~20mA或0~10V模拟量输出接口,方便与远传RTU相连;仪表面板设有可编程按键,可方便地实现对电流电压互感器变比、报警设定值、通讯参数等的设置;仪表直接显示系统一次侧运行电量参数,根据测量值的大小自动调整显示量程(小数点根据测量值自动调整);仪表内部采用开关电源,对辅助工作电源要求低(供电电源交、直流通用);该系列仪表具有较强的抗干扰性能,其抗干扰性能符合IEC电磁兼容3级规定,其他符合GB/T13978-92的规定。该系列仪表适用于机械、电信、电力、石油、化工、钢铁、污水处理、楼宇建筑、电厂、变电站等现代配电系统的一种高性能自动化仪表。


SPC系列数显交流电力仪表的应用领域

* 能源管理系统

* 配电自动化系统

* 智能建筑

* 变电站自动化系统

* 工厂自动化系统

* 智能型配电盘、开关柜


SPC系列数显交流电力仪表的功能介绍

* 采用高亮度LED显示,可对电流、电压、功率、电能、功率因数和频率等参数一次值的直观显示;

* 可通过前面板按键现场设置电流、电压互感器变比参数;

* 可选配RS485,Modbus-RTU协议,设备地址、波特率可通过前面板按键设置;

* 具有精度高、稳定性好、抗干扰能力强等优点;

* 可选配继电器报警输出功能,报警设定值及报警方式可通过前面板按键设置;

* 可选配模拟量变送输出功能,变送参量和变送量程可通过前面板按键设置;

* 仪表采用柜面开孔安装,简单快捷,无需其他辅助工具,多种外形尺寸可选,满足不同客户需求。

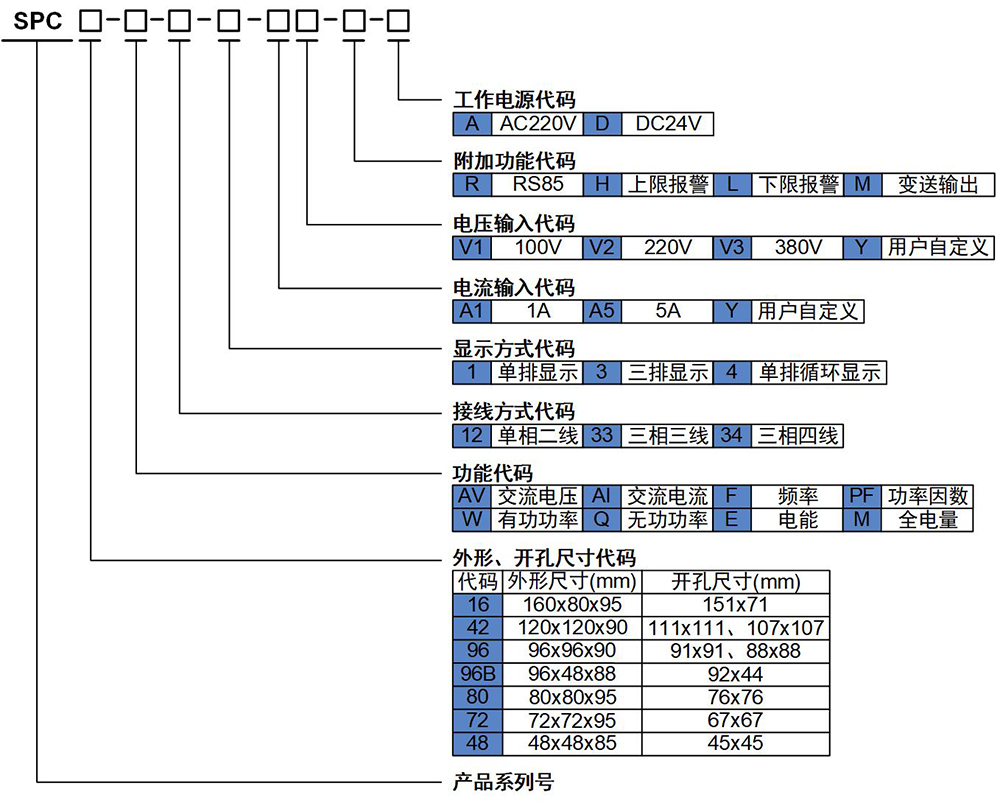

SPC系列数显交流电力仪表的选型代码


注:42规格外形尺寸仪表的开孔尺寸默认为111x111mm,需107x107mm开孔规格时,订货时请注明;

       96规格外形尺寸仪表的开孔尺寸默认为91x91mm,需88x88mm开孔规格时,订货时请注明;


常用规格实例

订货时,请详细写明所需型号、输入信号变比,输出要求以及扩展功能模块等相关内容。

型号:SPC96-AI-33-3-A5-R-A

输入:三相,100/5Aac,50Hz

显示:三排LED,0.0~100.0A

输出:RS485 Modbus-RTU通讯

工作电源:AC220V

说明:此产品为0~100Aac三相交流电流信号经过100/5A互感器转换成0~5Aac信号输入,三排LED分别显示三相电流,输出RS485 Modbus-RTU协议;外形尺寸:96*96*90mm;辅助电源为AC220V。


详细产品介绍请点击下载SPC系列数显交流电力仪表.pdf
