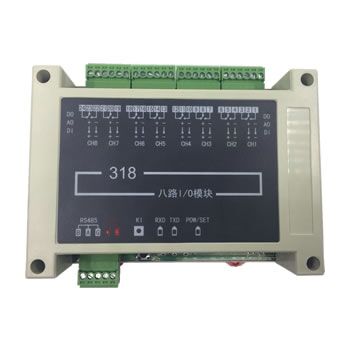

苏州迅鹏新产品：DFM318信号采集模块。

■ 1～8通道，可选择AO（模拟量输出）、DO（开关量输出）或DI（开关量输入）。AO、DO和DI的通道总数不能超过8通道。

■ 通道间隔离；通道与通讯、模块供电隔离。

■ RS485通讯，采用Modbus-RTU协议（从机模式）。

■ 10VDC～32VDC供电，消耗功率小于8W。基本规格

电源电压： 10 ~ 32VDC

消耗功率： 小于 8 W

环境温度： -10~55℃（保存：-25~65℃）

环境湿度： 35~85%RH，无凝露

绝对湿度： MAX. W. C 29.3 g/m3 dry air at 101.3kPa

安装位置： 室内，高度＜2000m

绝缘电阻： ≥100MΩ（500V DC MEGA 基准）

绝缘强度： 1000V AC （测试条件：50/60Hz，1 分钟）

抗干扰： IEC61000-4-2（静电放电)，Ⅲ级

IEC61000-4-4（电快速瞬变脉冲群），Ⅲ级

IEC61000-4-5（浪涌），Ⅲ级

选配规格

输出通道数： 1~8 通道，可选择 AO（模拟量输出）、DO（开关量输出）或者 DI（开关量

 输入）。AO、DO 和 DI 的通道总数不能超过 8 通道。

模拟量输出： 光电隔离，分辨率：1/10000，负载能力：600Ω

输出信号由参数设置详见【模拟量输出】

开关量输出： 继电器输出，250V AC/3A，阻性负载

开关量输入： 外部高电平输入 10~30V DC 有效。

隔离： 通道间隔离

通道与通讯、模块供电隔离

通讯规格

通讯接口： RS485

隔离： 与输出（输入）通道、模块供电隔离

通讯协议： Modbus-RTU 协议（从机模式）

模块地址： 1~255 可选

波特率： 2400／4800／9600／19200／38400 bps／57600 bps／115200 bps／230400 bps

数据格式： 1 位起始位，8 位数据位，1 位奇偶校验位，1 位或 2 位停止位可选

奇偶校验： 校验码可选（奇校验／偶校验／无校验）

同步方式： 起止同步方式

传输模式： 双向半双工多点连接，1：N（N＝1～32）

通讯距离： ≤1.2km，需要使用符合的电缆和匹配电阻，优选双绞电缆选型表
