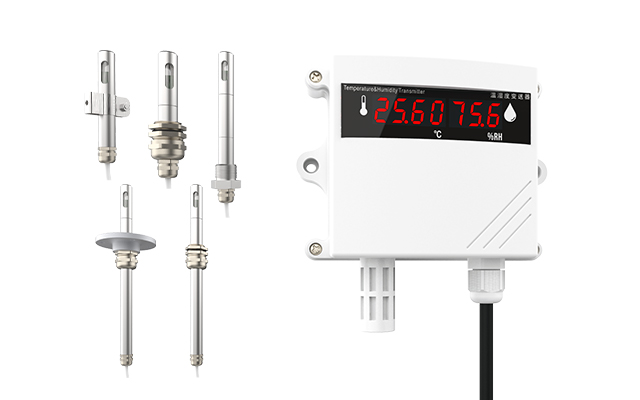

温湿度变送器和温湿度控制器之间的接线方式。 温湿度变送器分为：内置塑壳探头、外置支架/活动螺纹/活动法兰金属探头和外置密封螺纹金属探头多种类型；可对-40~120℃及0~100%RH范围内的温湿度进行测量；可选高亮度LED现场数字实时显示；变送主机采用密封防水设计，壁挂式安装；探头可抗结露，并外加保护套，大大提高了产品的使用寿命。温湿度控制器为双路4-20mA输入且同时显示温度和湿度，可选1~4路报警输出或者2路变送输出作为控制。

该款温湿度变送器输出有4根线，红色线为24V电源，黄色线为温度电流，蓝色线为湿度电流，黑色线为0V（也是公共端）。首先将温湿度变送器的电源接好，红色线接24V+，黑色线接24V-。然后将温湿度信号接到温湿度控制器上，蓝色线接仪表的1号端子，黄色线接仪表的4号端子，然后将黑色线也就是公共端并到仪表的2号端子和5号端子即可。接完线，还需对仪表进行量程设置，设置完后才能正常显示温度和湿度数值。将第一通道湿度的量程设置为0.0~100.0，将第二通道温度的量程设置为-40.0~120.0℃。设置完成后，温湿度数值即可显示出来。
