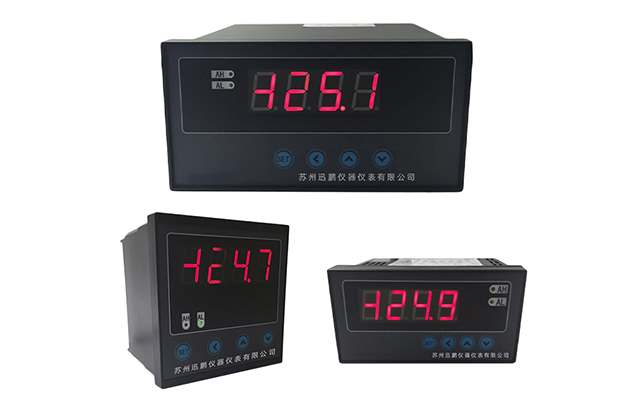

基本上迅鹏每台数显表都配有相应的产品说明书，在实际操作时请先认真看一下，上面有明确的信号接线，只有接线正确了，才能够正确设置和正常使用，如果接线不对甚至有可能损坏仪表或者传感器。本期文章我们以WPK6仪表做演示。

由于数显表的尺寸外形有很多种，所以实际端子排布是有区别的，在接线时候要结合说明书和实际产品的接线图来进行接线，主要区别就是信号负和外供电源负是否共用一个端子。先看热电阻的接线，现场一般热电阻传感器信号线都是三根，其中一根单独颜色，接在A端子，另外两根是相同颜色，接BC端子。接下来看热电偶、电流和电压的输入接线，因为这些都是常规信号，所以按照B正C负来接线。还有的客户现场要接的是二线制的电流信号的压力变送器，这时候就需要用到外供端子，如果C端子和外供负是共用的话，只需要将信号线的正接在外供的正，将信号线的负接在B端子。如果C端子和外供是独立的，那么需要将信号线的正接在外供的正，将信号线的负接在B端子，再将外供负和C端子进行短接。如果现场要接三或四线制的电压或者电流信号的话，也是分2种情况，C端子和外供负共用端子时，将信号线里面的VCC接在外供正，将GND和信号负接在外供负和C共用端子上，将信号正接在B端子。当C端子和外供负独立端子时，将VCC接外供正，将GND接外供负，将信号正接B，信号负接C即可。
