近期，有客户反应购买的数显表自带的说明书上的输入接线图看的不是很明白，那今天就给大家详细的讲一下输入接线图。

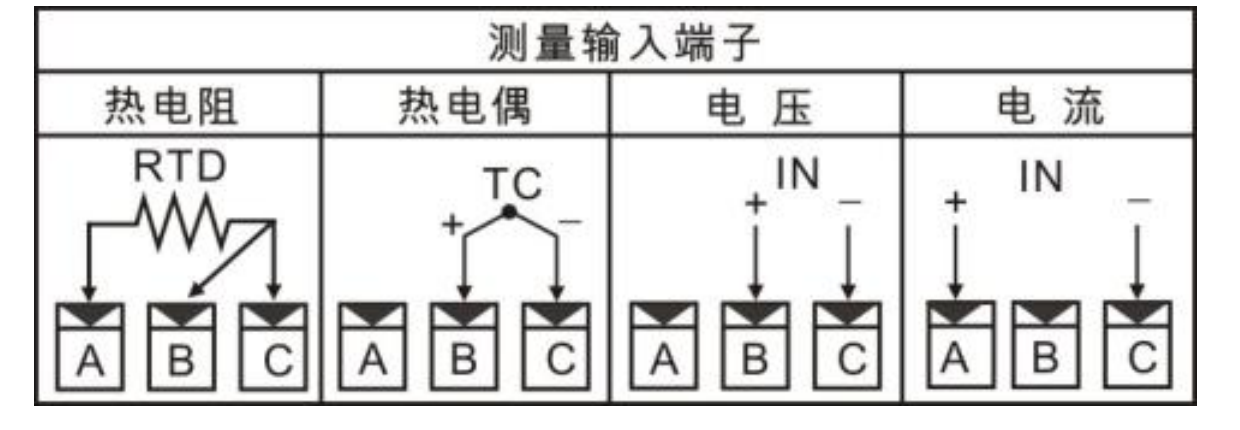

现场模拟量信号常规的有4种：热电阻、热电偶、电压、电流。考虑到所有的接入类型，仪表的信号输入端子会有ABC三个。按照顺序来说，热电阻信号现场传感器一般是三线制的，分为2种颜色，一种颜色一根，一种颜色2根，看热电阻的接线图，很明显看到A端子接的是一根独立的线，B、C线在上端是短接的，所以要将单独颜色的一根线接在A端子，相同颜色的2根线接在B和C端子。热电偶和电压输入接线都是2根线的，虽然热电偶是mV信号，电压一般测量的是0-5V信号，但是归根结底都是电压信号，所以接法都是正极接在B端子，负极接在C端子。电流信号无论是4-20mA还是0-20mA信号，接法也都是一样的，都是正极接在A端子，负极接在C端子。以上的讲解都是举例，实际拿到产品接线需要核对接线图是否与本次的举例一致，如果不一致就进行灵活的变换即可。
