一、YPD2010智能电量变送器的概述

YPD2010是一款经济实用的智能电量变送器，它采用PIC18系列单片机作控制核心，可实现三相四线或其它任意线制的电压、电流等全部电参数的测量，是传统电量变送器的更新换代产品。YPD2010广泛应用于电力、邮电、石油，煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置，自动控制及调度系统，主要特点有：

高精度实时测量电压、电流、电度等34个电参数

　　1、电流、电压参数的越限报警

　　2、可单相、三相三线、三相四线等多种接线方式

　　3、RS485网络连接，支持MODBUS规约

　　4、可编程设定功能

　　5、强电磁兼容能力

　　6、价格低廉、性能优越

　　7、指示灯指示工作状态：运行、电能脉冲、通讯发送、通讯接收

二、YPD2010智能电量变送器的功能简介

　　2.1 测量

　　　2.1.1 电压测量

　　电压信号经过离散化计算得到，计算值为有效值（RMS）。测量的电压值与PT设定有关， PT最大变比为64000。

　　　2.1.2电流测量

　　电流信号经过离散化计算得到，计算值为有效值（RMS）。测量的电流值与CT设置有关， CT最大变比为64000。

　　　2.1.3功率测量

　　可以测量有功功率（P）、无功功率（Q）和视在功率（S）。YW2010分别计算出各相功率和三相总计。通过给功率增加符号位表示功角的相位关系。P、Q可以在功角范围为－180°～＋180°。

　　　2.1.4功率因数的测量

　　YPD2010功率因数可以分加计算出各相和三相总值，可区分出容性负载和感性负载。测量范围在－180°～＋180°内进行。

　　　2.1.5频率的测量

　　频率测量范围40～70Hz。只要有一相电压存即可测量出频率。

　　　2.1.6电能计算

　　YPD2010能够对电度量进行较为精确的计算，包括输入有功电度、输出有功电度、输入无功电度、输出无功电度。在一定程度上，可以提供给用户用为计费参考。

三、YPD2010智能电量变送器的主要技术指标

　　3.1. 执行标准：GB/13850.1-1992，DZ/T721-2000；

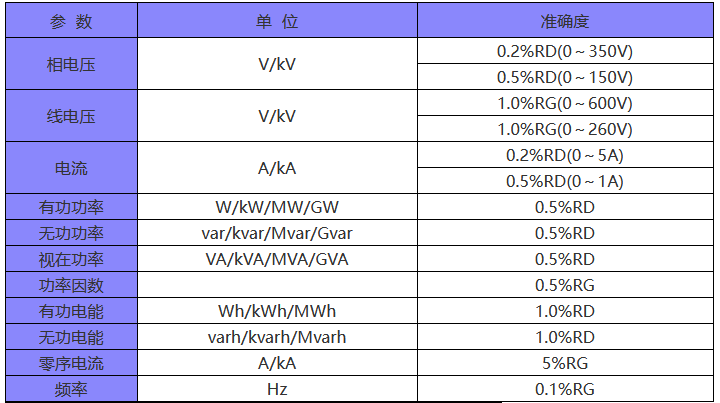

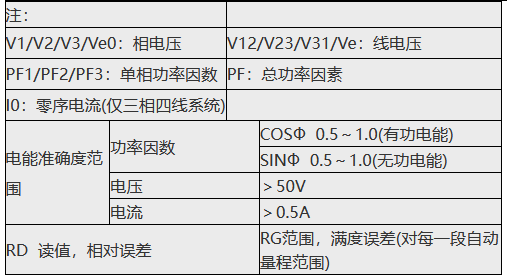

　　3.2. 精确度

3.3辅助电源：交直两用80～300Vdc或85～265Vac、18～90Vdc

　　3.4.输入范围：电压：5V-120V/600V(最大600V)，量程自动切换

　　　　电流：0-1A/5A(最大6A)，量程自动切换

　　3.5.过载能力：电压：750V连续，1000V 10秒

　　　　电流：2倍额定连续，20倍1秒

　　3.6.吸收功率：电压：≤0.22VA/220V ≤0.1VA/100V

　　　　　　　　　电流：≤0.1VA/5A

　　3.7.可编程设定

　　　　测量系统选择：三相三线/三相四线/一相二线/一相三线

　　　　PT、CT变比：1-64000

　　　　波特率：1200/2400/4800/9600/19200

　　　　地址：1-247

　　　　通讯规约：MODBUS RTU

　　　　校验位：奇/偶/无校验

　　　　停止位：1或2

　　　　电能累加复位：(口令)

　　　　校准：(口令)

　　3.8.绝缘及耐压：输入/输出/电源之间：≥20MΩ(DC500V)；2kV/min.2mA

　　3.9.电磁兼容:符合IEC61000-4…相关标准

　　3.10.稳定性：温度影响：100ppm/℃

　　　　长期稳定性：≤0.2%/年

　　3.11.工作条件：温度：-30℃～70℃，湿度：10%～90% RH

　　3.12.存储条件：温度：－40℃～80℃，湿度：10%～90% RH

　　3.13.外形尺寸：110㎜×75㎜×70㎜

　　3.14.安装：35㎜导轨安装或螺钉固定

四、YPD2010智能电量变送器的安装与接线

　　接线图：
