SPD510系列智能电力仪表的概述

SPD510系列产品由单功能电测仪表和多功能电测仪表两类组成。该系列仪表可测量电流、电压、功率、功率因数、电能等电力参数，同时还具有谐波测量功能，通过液晶屏直接显示测量结果；另具有多种扩展功能：RS485通讯、开关量输入、开关量输出（可设越限报警或遥控）、电能脉冲输出和多路模拟量输出；用户可以自由选择基本功能和扩展功能，并可现场设置倍率、修改数据循环显示时间。

该系列仪表可以直接替代电力变送器、测量指示仪表等相关的辅助单元，通过功能和扩展模块的选择，可以实现数字通讯、变送和四遥等功能；已经广泛应用于各种开关柜、小三箱、直流屏和通讯屏等电力设备中，可集成到各类控制系统、SCADA系统、能耗管理系统提供能耗和监测数据。

SPD510系列智能电力仪表的优点

■实时分析电力质量，显示各项电压、电流的总谐波畸变率（THD）和分次谐波≤21次含有率；

■可选配双RS485Z，支持双通讯；

■可选配多付费率功能，可设置“一天24小时”多时段“尖峰平谷”费率设置；

■尺寸（96，72，48）mm，功能参数按国标设计，功能不影响尺寸的任意选择；

■可现场设置PT、CT等参数；

■通过EMC电磁兼容试验（达到严酷等级三级）。

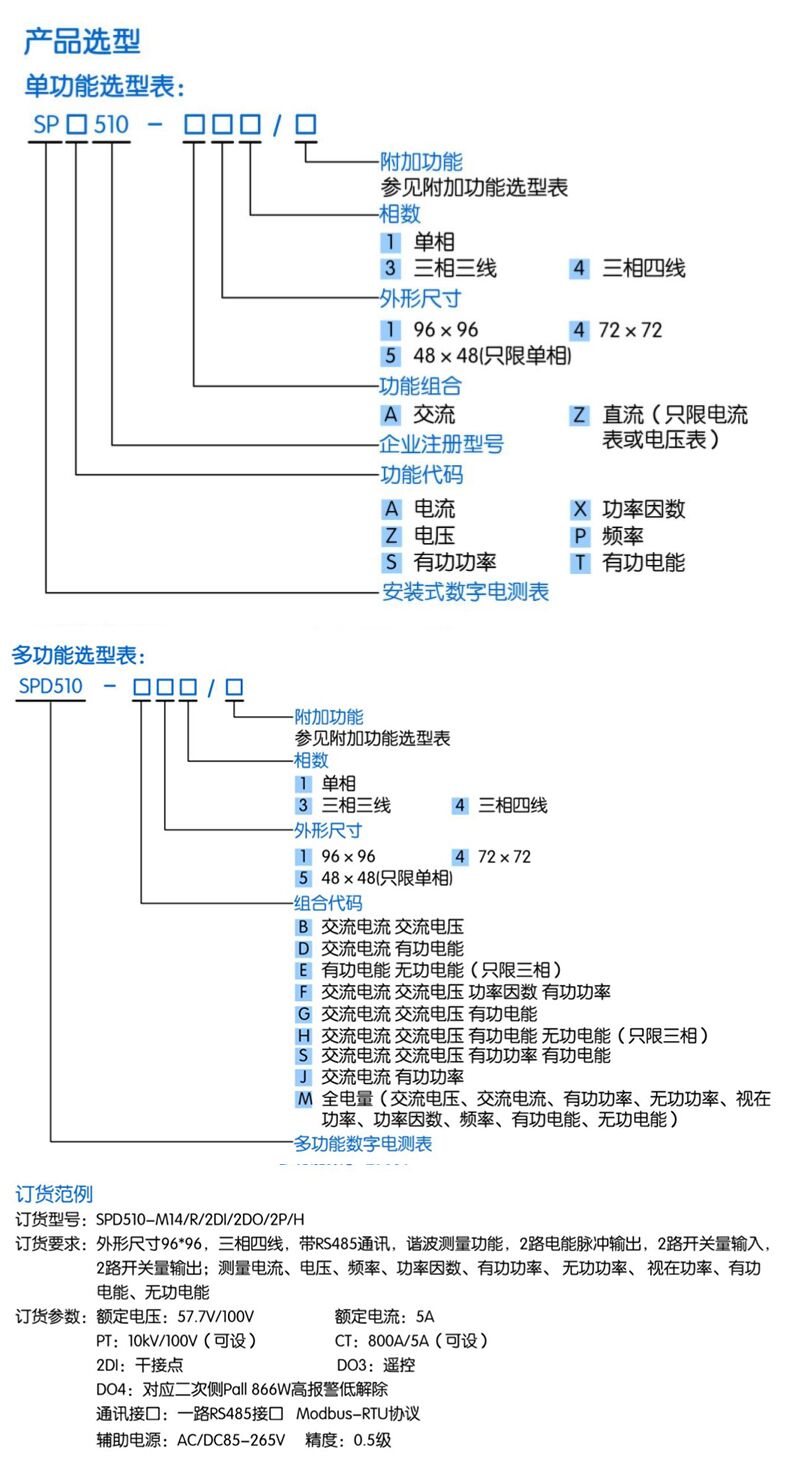

SPD510系列智能电力仪表的选型代码

常用规格实例

订货型号：SPD510-M14/R/2DI/2DO/2P/H

订货要求：外形尺寸96*96，三相四线，带RS485通讯，谐波测量功能，2路电能脉冲输出，2路开关量输入，2路开关量输出；测量电流、电压、频率、功率因数、有功功率、无功功率、视在功率、有功电能、无功电能

订货参数：额定电压：57.7V/100V     额定电流：5A

                  PT：10kV/100V（可设） CT：800A/5A（可设）

                 2DI：干接点                       DO3：遥控

                 DO4：对应二次侧Pall  866W高报警低解除

                 通讯接口：一路RS485接口 Modbus-RTU协议

                 辅助电源：AC/DC85-265V   精度：0.5级

详细产品选型样册请点击下载SPD510系列智能电力仪表.pdf

三相多功能智能电力仪表用户手册请下载三相多功能智能电力仪表.pdf

510系列单相智能电力仪表的用户手册请点击下载SPD510系列智能电力仪表手册
