WPR80B无纸记录仪

WPR80B无纸记录仪

7英寸TFT彩色液晶触摸显示屏,分辨率:800×480点,采用触摸式操作和按键操作相结合。0.2级精度,采样周期1S(全部通道同步测量一次)。最多可达128测量通道,包括内置模块通道、外置模块通道和虚拟运算通道。记录间隔1秒~4分钟内9档可设。可选报警、通讯、变送、打印、报表、开入、虚拟运算、逻辑运算等功能。
立即咨询定制
电话咨询: 0512-68381801    68381802
产品详情

WPR80B无纸记录仪的基本性能

7英寸TFT彩色液晶触摸显示屏,分辨率:800×480点,采用触摸式操作和按键操作相结合。

0.2级精度,采样周期1S(全部通道同步测量一次)。

可扩展性,通过主机带模块的方式,自由扩展模拟量/数字量输入输出模块。

最多可达128测量通道,包括内置模块通道、外置模块通道和虚拟运算通道。

记录间隔1秒~4分钟内9档可设。内部存储器容量为256MB(例:8通道,每1秒记录1次则可记录约72天)。

轻薄机身设计节约安装空间,亚克力面板。

可支持SD卡和U盘两种转储方式,支持SD卡自动备份,实现海量内存扩展。

适合各种场合的记录模式,支持多文件批次记录,拥有多种触发条件(开关量、上电、手动、定时、报警、继电器)。

具有丰富的画面显示,数值、曲线和棒图显示及流程画面。

支持用于串口通讯的Modbus-RUT主从机模式,也可支持用于以太网通讯的Modbus-TCP服务器模式。

可选报警、通讯、变送、打印、报表、开入、虚拟运算、逻辑运算等功能。

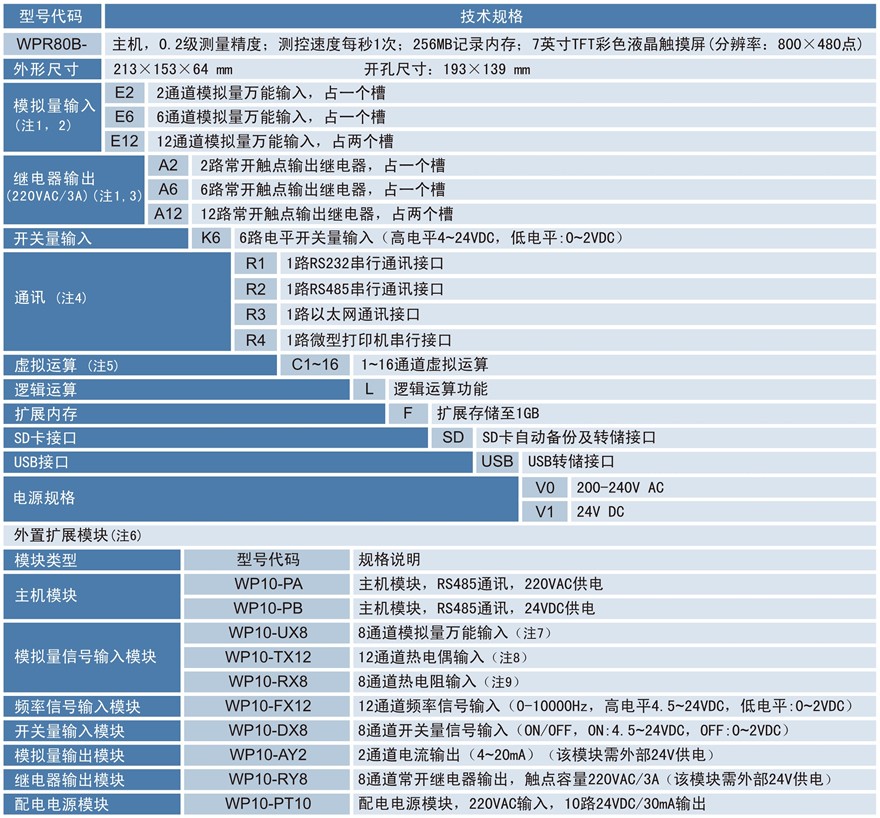

WPR80B无纸记录仪的选型表


选型说明

注1:WPR80B主机内有两个模块插槽,模拟量输入和继电器输出功能共用这两个插槽。

注2:WPR80B主机模拟量输入的功能代码同时只能选择1个。

注3:WPR80B主机继电器输出的功能代码同时只能选择1个。

注4:WPR80B主机最多可选一路以太网和两路串行通讯接口,两路串行接口可同时选择R2R2、R1R2、R2R4。

注5:虚拟运算功能包括:流量补偿、水热量、蒸汽热量、求和、求差、乘积、平均值。

注6:WPR80B主机通过RS485接口连接外置主机模块WP10-PA或WP10-PB,并通过外置主机扩展外置输入输出模块,一个

         主机模块最多可以连接8个输入输出模块;WPR80B主机的2个RS485接口,可连接2台外置主机模块。

注7:模拟量输入模块支持信号:

         电压(±5V,1~5V,±10V,0-20mV,0-100mV,±20mV,±100mV);

         电流(4-20mA,0-20mA,0-10mA);

         电阻(0-175Ω,0-400Ω);

         热电偶(R,S,B,J,T,E,K,N,WRe3-25,WRe5-26,F1,F2);

         热电阻(PT100,Cu50,Cu53,BA1,BA2)。

注8:热电偶输入模块支持信号:R,S,B,J,T,E,K,N,WRe3-25,WRe5-26,F1,F2。

注9:热电阻输入模块支持信号:PT100,Cu50,Cu53,BA1,BA2,PT1000。


选型示例

示例1:输入:36个通道输入,显示:7寸彩色液晶触摸屏,输出:36通道继电器输出+RS485输出,电源:AC220V

带USB接口转储数据功能

型号:WPR80B-E12R2R2USBV0+WP10-PA+(WP10-UX8)*3+(WP10-RY8)*5

示例2:输入:80个通道输入,8通道虚拟运算,显示:7寸彩色液晶触摸屏,电源:AC220V,带SD卡自动备份功能

和USB接口转储数据功能

型号:WPR80B-R2R2C8SDUSBV0+(WP10-PA)*2+(WP10-UX8)*10
